单周期CPU设计方案

概述

本次课下主要依靠P3的logisim进行翻译，不过我也对P3设计的一系列不合理之处进行了调整。我首先根据logisim电路图搭建各个模块，随后在mips.v文件中把各个模块合理地连接起来，最后添加controller模块产生控制信号。

指令说明

本文实现的CPU在P3基础上添加了2条指令，即jal和jr。

R型指令

add
sub
jr

实际上实现的指令相当于addu和subu，因为题目明确指出不考虑溢出

I型指令

ori
lw
sw
beq
lui

J型指令

jal

空指令

nop

功能模块设计

IFU

将PC和IM合二为一。IM使用$readmehn语句读取code.txt文件里的指令。

信号名	方向	描述	位宽
clk	input	时钟信号	1
reset	input	复位信号	1
next_pc	input	下一个指令地址	32
PC	output	当前指令地址寄存器	32
instr	output	当前指令	32

NPC

用组合逻辑计算出下一个指令的地址，通常是变为PC+4。根据控制信号不同会执行beq/jal/jr三种跳转。

信号名	方向	描述	位宽
PC	input	当前指令地址	32
offset	input	分支偏移量	16
instr_26	input	指令中26位目标地址	26
ra_data	input	从GRF返回的地址数据	32
zero	input	分支条件标志	1
NPCOp	input	下一地址选择操作码	3
next_pc	output	计算后的下一指令地址	32
pc_add_4	output	当前地址加4的值	32

GRF

寄存器堆，同样是翻译即可。注意要display否则无法评测。

信号名	方向	描述	位宽
clk	input	时钟信号	1
reset	input	复位信号	1
RegWrite	input	寄存器写入使能信号	1
RA1	input	读寄存器1地址	5
RA2	input	读寄存器2地址	5
WA	input	写寄存器地址	5
WD	input	写入数据	32
RD1	output	读寄存器1数据	32
RD2	output	读寄存器2数据	32
PC	input	当前程序计数器地址	32

DM

数据存储器，朴实无华的读写功能。同样需要display。

信号名	方向	描述	位宽
PC	input	当前程序计数器地址	32
clk	input	时钟信号	1
reset	input	复位信号	1
MemWrite	input	内存写入使能信号	1
WA	input	写地址	32
WD	input	写入数据	32
RD	output	读取数据	32

ALU

本文需要的指令只需要四个运算：加、减、或。相等的判断用减法实现。

信号名	方向	描述	位宽
ALUOp	input	ALU操作选择信号	3
A	input	ALU第一个操作数	32
B	input	ALU第二个操作数	32
zero	output	结果是否为零标志	1
ALU_res	output	ALU运算结果	32

MUX

这个模块的设计和每个人自身的电路设计高度相关，我认为先建立mips.v顶层文件再构造更好。具体内容在下一部分讲解。

信号名	方向	描述	位宽
rt	input	源寄存器1地址	5
rd	input	源寄存器2地址	5
WAOp	input	写地址选择操作码	2
MemRD	input	从内存读取的数据	32
offset	input	偏移量	16
ALU_res	input	ALU运算结果	32
pc_add_4	input	当前PC加4的值	32
WDOp	input	写数据选择操作码	2
RD2	input	第二个读寄存器的数据	32
Ext_imm16	input	扩展的16位立即数	32
BOp	input	B选择信号	1
B	output	选择的第二个操作数	32
WD	output	写入的数据	32
A3	output	写入的目标寄存器地址	5

组建数据通路

verilog组建数据通路的难度远大于logisim，因为不够直观，很容易漏接某些线。我认为比较不容易出错的设计方式如下：

将除MUX外的所有模块放入mips.v文件中并接上所有的I/O端口。为防出错，所有的接口都用同名wire连接，可以先连好再定义这些wire型变量。
观察不同模块的接口，根据自己整理的表格/P3的电路图确定哪些端口之间是一对一连接的。使用assign语句把连接到对应端口的wire变量链接在一起。
对于需要用到多路选择器的端口，我们建立一个统一的MUX模块，这个模块负责处理所有需要进行信号选择的端口。我们将所有可能的输入信号和一会用Controller.v产生的选择信号全部作为MUX的输入，所有输出信号作为输出，内部使用条件判断语句为各个输出信号赋上对应的值。随后将其添加到mips.v中。

控制信号

建立一个新的Controller.v模块，因为CPU操作只跟指令有关，所以输入只需要opcode和funct。对于其内部结构，我喜欢先为每一条指令单独定义一个wire型变量，再以这些变量为条件去编写控制信号的生成逻辑。

信号名	方向	描述	位宽
opcode	input	指令操作码	6
funct	input	功能码，用于区分操作类型	6
NPCOp	output	下一地址选择操作码	3
RegWrite	output	寄存器写使能信号	1
ALUOp	output	ALU操作码	3
MemWrite	output	内存写使能信号	1
ExtOp	output	立即数扩展操作选择信号	1
WAOp	output	写地址选择操作码	2
WDOp	output	写数据选择操作码	2
BOp	output	第二操作数选择信号	1

思考题

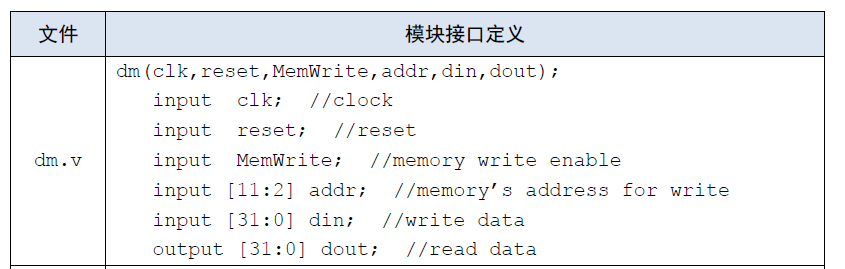

阅读下面给出的 DM 的输入示例中（示例 DM 容量为 4KB，即 32bit × 1024字），根据你的理解回答，这个 addr 信号又是从哪里来的？地址信号 addr 位数为什么是 [11:2] 而不是 [9:0] ？答：addr是ALU通过将寄存器值与偏移量offset相加得到的地址信号，之所以取[11:2]是因为DM的存储是以32bit为单位，而地址信号是以8bit为单位，故略去后两位使地址信号与DM内的存储地址一致。

思考上述两种控制器设计的译码方式，给出代码示例，并尝试对比各方式的优劣答：指令对应的控制信号如何取值：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27


case (opcode)
     6'b000000: begin // R型指令，funct决定操作
         case (funct)
             6'b100000: begin // add
                 RegWrite = 1;
                 ALUOp = 3'b000;
                 WAOp = 2'b01;
                 NPCOp = 3'b0;
                 MemWrite = 0;
                 ExtOp = 0;
                 WDOp = 2'b0;
                 BOp = 0;
             end
             6'b100010: begin // sub
                 RegWrite = 1;
                 ALUOp = 3'b001;
                 WAOp = 2'b01;
                 NPCOp = 3'b0;
                 MemWrite = 0;
                 ExtOp = 0;
                 WDOp = 2'b0;
                 BOp = 0;
             end
             //略
         endcase
      //略
 endcase

控制信号每种取值时对应的指令：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


assign NPCOp = beq ? 3'b001:
                jal ? 3'b010:
                jr  ? 3'b011:
                3'b0;
 assign RegWrite = add || sub || ori || lw || lui || jal;
 assign ALUOp = add || lw || sw ? 3'b000:
                sub || beq ? 3'b001:
                ori ? 3'b010:
                3'b111;
 assign MemWrite = sw;
 assign ExtOp = ori;
 assign WAOp = add || sub || jr ? 2'b01:
               jal ? 2'b10:
               2'b0;
 assign WDOp = lw ? 2'b01:
               lui? 2'b10:
               jal? 2'b11:
               2'b0;
 assign BOp = ori || lw || sw;

在相应的部件中，复位信号的设计都是同步复位，这与 P3 中的设计要求不同。请对比同步复位与异步复位这两种方式的 reset 信号与 clk 信号优先级的关系。答：同步复位中clk信号优先级更高，只有clk上升沿到来时reset信号才有影响，而异步复位二者地位相当，二者都可以随时生效。
