MIPS微系统设计方案

概述

刚刚拿到实验教程的时候真的感到无从下手，不过在学长博客和gxpPPT的指引下还是解决了。这里贴出我用到的三个博客以示感谢。

有一说一我觉得助教是刻意把教程弄成这样的。因为教程里都写了P7注重考验同学们的自主设计，并且在设计上给了同学们相当大的自由。不过我觉得还是改了为好。

搭建思路

P7要做的事情有些琐碎，因此选择一个良好的操作顺序非常重要，以下是我的工作流程。

搭建CP0，建议放M级。
产生异常，设计出ExcCode信号并随流水线传递到M级，注意课程组给出的条件，注意一条指令多个异常和多条指令同时异常的情况。
根据CP0的需求爆改流水线，包括但不限于
- 将CP0需要的已知信号统统流水传递过来，原本没有的（如表示当前指令是否为延迟槽指令的BDIn）就生成出来。
- 在Controller模块中加入四条新指令即mfc0,mtc0,eret,syscall。选择合适的控制信号，个人建议syscall和eret单独拉出来。
- 在CPU中以合适的方法建立四条新指令的数据通路。做这里的时候加吐我了，因为之前没有使用宏定义，导致很多之前不需要传递的信号都要传递。
- 处理冒险，mfc0转发直接用原有的数据通路。阻塞则只需要加一条eret相关阻塞，处理mtc0对EPC进行写入的问题，
通过修改流水级寄存器和NPC完成异常中断的跳转和返回过程。这里我们把CP0产生的异常中断信号req传给这些模块，将流水级寄存器除了PC以外的内容置0，PC置为32'h4180，并让NPC跳转到32'h4180处，注意对实验教程中提到的对乘除模块的处理。返回则是当eret产生时，NPC跳回EPC同时清空延迟槽（操作想必大家都知道，注意阻塞的情况）。
调整模块结构，规范化CPU的输入输出端口，并建立新的mips顶层模块，将CPU和课程组给的Timer放进去。
设计Bridge模块，这个模块在P7的作用仅仅是判断当前读写的是哪个外设并处理对应的信号，实现相当简单。
把线都连好，大功告成。

功能模块设计

挑出比较重要的新增模块。

CP0

值得一提的是内部，许多学长是直接定义了IM,EXL,IE等寄存器，在写入时则用拼接的方式这是合理的，因为SR,Cause中的绝大部分位数没有用。当然，还可以使用在模块内用宏定义，具体怎么实现看个人喜好。

信号名	方向	描述	位宽
clk	input	时钟信号	1
reset	input	复位信号	1
en	input	启用信号，控制CP0模块的操作	1
CP0Add	input	控制寄存器选择信号，指定访问的寄存器地址（5位）	5
CP0In	input	往CP0寄存器写入的数据	32
VPC	input	异常发生时的程序计数器值	32
BDIn	input	异常时的返回地址标志	1
ExcCodeIn	input	异常代码	5
HWInt	input	硬件中断请求信号（6位）	6
EXLClr	input	清除异常级别标志（用于清除SR[1]）	1
EPCOut	output	异常程序计数器（EPC）输出	32
CP0Out	output	读取的CP0寄存器值，根据CP0Add选择	32
Req	output	异常或中断请求信号	1

Bridge

连个线，没啥可说的。

信号名	方向	描述	位宽
Addr	input	地址输入，决定访问的外设区域	32
byteen	input	字节使能信号，用于指示操作的字节	4
DM_RD	input	数据存储区读取数据	32
T0_RD	input	定时器0读取数据	32
T1_RD	input	定时器1读取数据	32
RD	output	输出数据，根据地址选择不同外设的读取数据	32
DM_WE	output	数据存储区写使能信号，根据地址选择是否写入数据存储区	4
T0_WE	output	定时器0写使能信号	1
T1_WE	output	定时器1写使能信号	1
int_WE	output	中断控制寄存器写使能信号	4

关于BUG

P7真的很容易写出各种各样的BUG，所以自行测试的时候就很考验数据点编写的能力（虽然我大部分都是找别人要的）。但如果要自己编写测试点，建议先把每种类型的异常全部构造出对应的点，先检验有没有漏判的问题。随后认真观察波形图，分析一下进入异常处理程序后各寄存器的情况，以及是怎么跳转回去的，跳转回去各寄存器的情况又如何。理解好异常中断的处理过程对于找bug好处很大。

此外，评测机真的是好东西，cokiller帮我解决了大部分BUG，虽然最后还是漏了就是了。还有就是学长博客，以及多跟同学交流，很多BUG是共通的，例如空泡的问题。

测试方案

之前P3的时候想着P4再搓评测机，到后面每天疲于奔命也没有自己搓了。于是我就自己写了一点巨弱的测试点，然后又找大佬要了一堆强力测试点。

思考题

请查阅相关资料，说明鼠标和键盘的输入信号是如何被 CPU 知晓的？ 答：鼠标和键盘的输入信号通过硬件接口（如PS/2、USB或蓝牙）传输到计算机。当按下键盘的某个按键时，它会发送一个扫描码；鼠标则发送位置和点击信号。这些信号通过设备驱动程序转化为操作系统可以理解的格式，操作系统通过中断或轮询方式接收这些信号，并将其传递给相应的应用程序。最终，CPU根据这些输入信号作出响应，例如显示字符或移动鼠标指针。整个过程依赖硬件接口、驱动程序、操作系统和中断机制的协作。
请思考为什么我们的 CPU 处理中断异常必须是已经指定好的地址？如果你的 CPU 支持用户自定义入口地址，即处理中断异常的程序由用户提供，其还能提供我们所希望的功能吗？如果可以，请说明这样可能会出现什么问题？否则举例说明。（假设用户提供的中断处理程序合法）答：因为这样可以简化设计，增加系统的稳定性和可靠性。可以提供，但是可能会出现增加安全性问题，因为用户可能会选择不够安全的入口。此外，不同程序采用不同的入口可能导致冲突，出现故障时也不容易排查Bug.
为何与外设通信需要 Bridge？ 答：因为在我们的设计中，CPU不需要知道外设的具体信息，只需要对程序指定的地址进行访问。这样符合高内聚低耦合的思想。

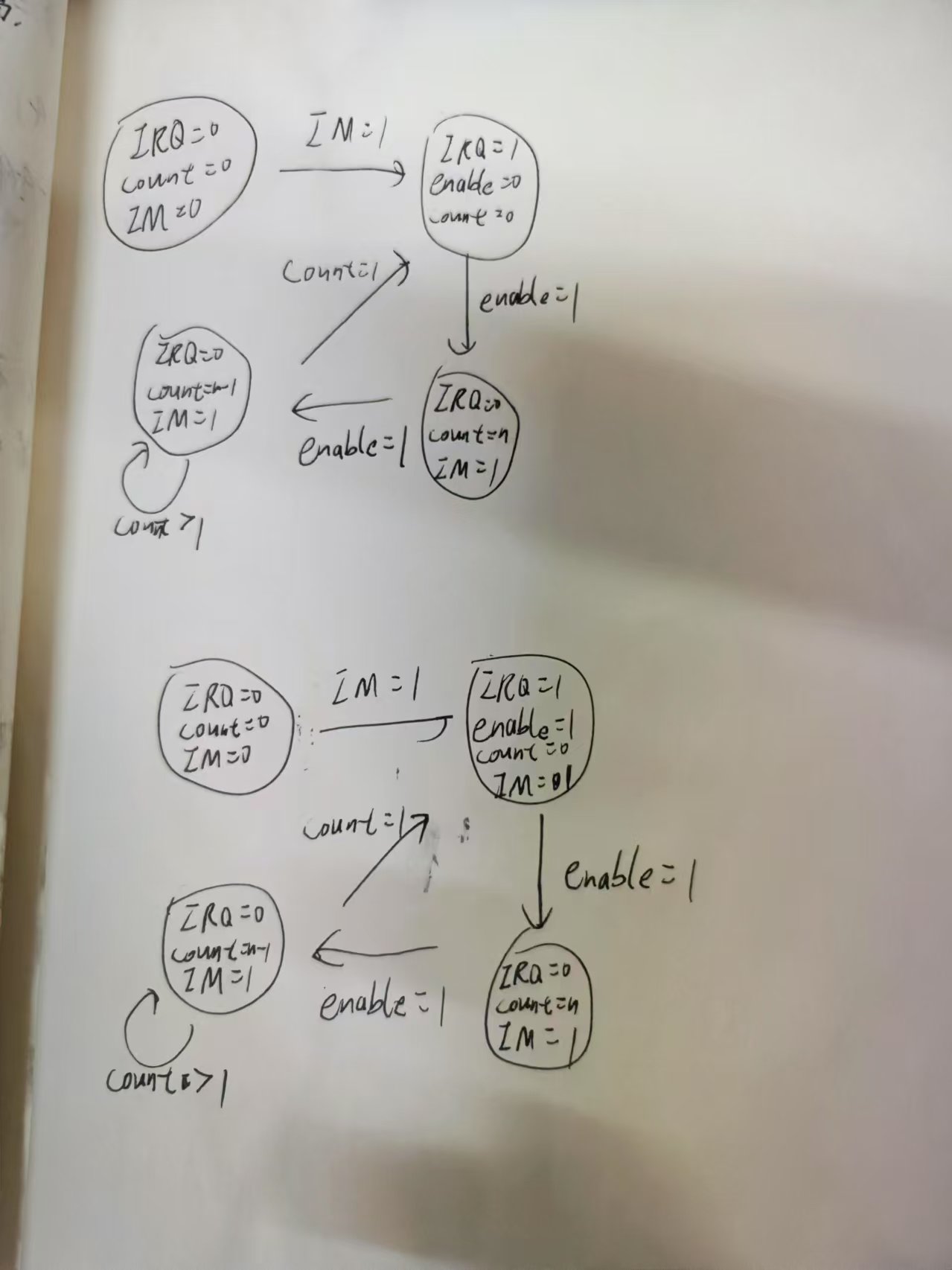

请阅读官方提供的定时器源代码，阐述两种中断模式的异同，并分别针对每一种模式绘制状态移图。 答：区别是enable是否是自动赋值。
倘若中断信号流入的时候，在检测宏观 PC 的一级如果是一条空泡（你的 CPU 该级所有信息均为空）指令，此时会发生什么问题？在此例基础上请思考：在 P7 中，清空流水线产生的空泡指令应该保留原指令的哪些信息？答：那么EPC会变成0，这样跳回时会引发错误。所以应该保留PC信息和本条指令是否是延迟槽的信息。
为什么 jalr 指令为什么不能写成 jalr $31, $31？ 答：因为我们处理延迟槽指令发生异常时EPC会指向跳转指令，因此从异常处理程序返回后跳转指令实际上总共被执行了两次，而jalr具有累加效应，第二次执行的jalr和第一次是不一样的，所以会出错。
